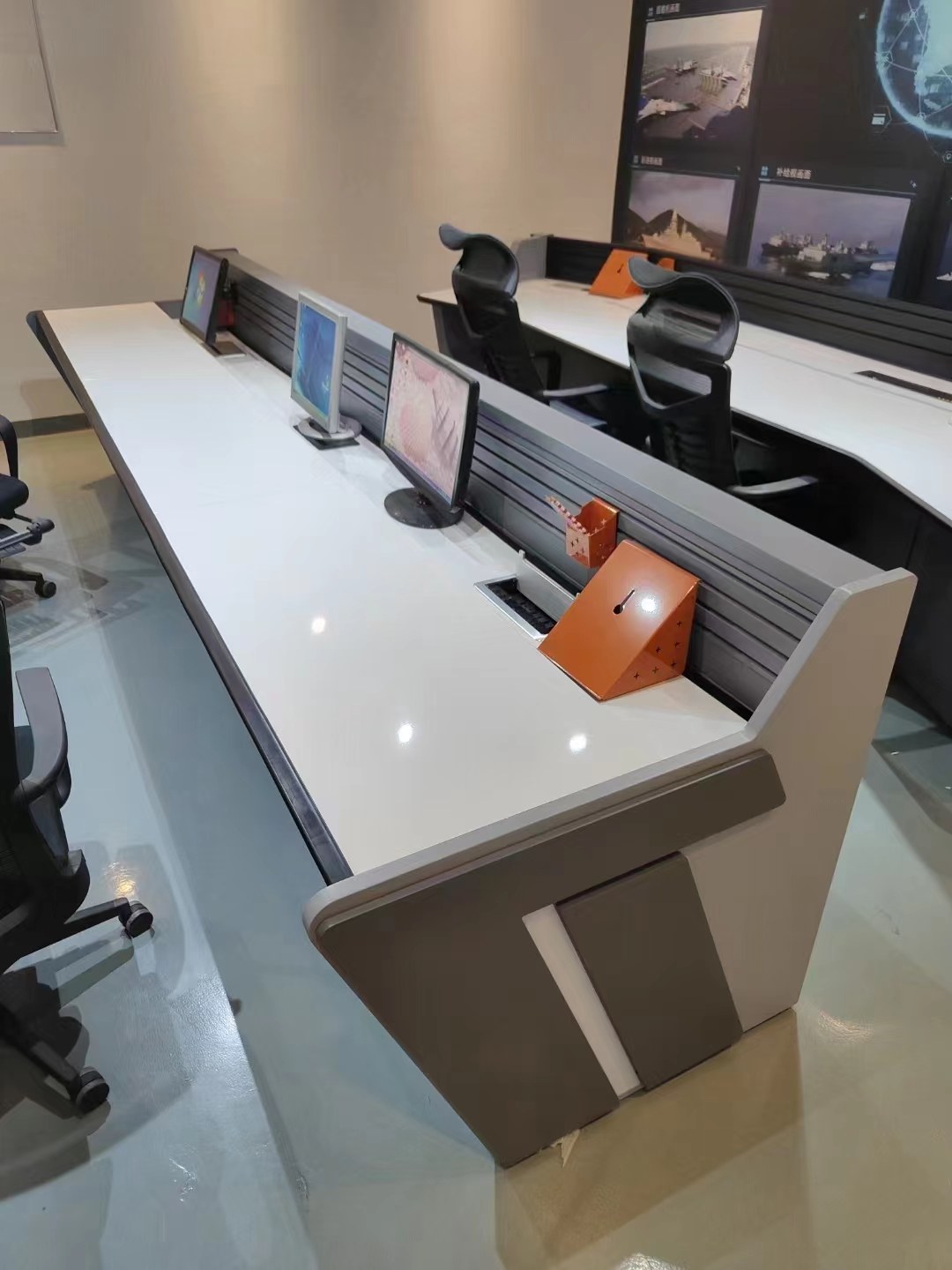

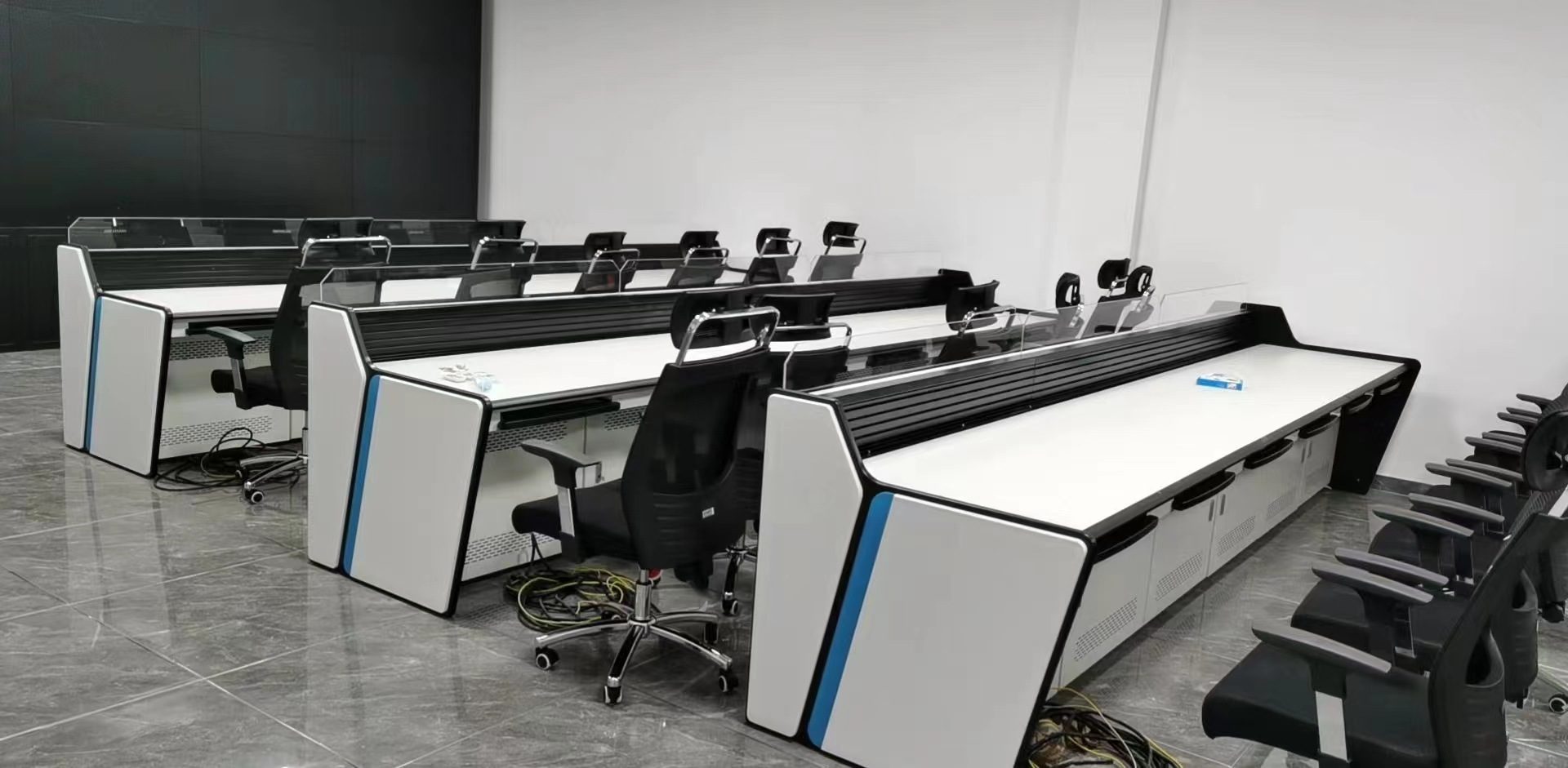

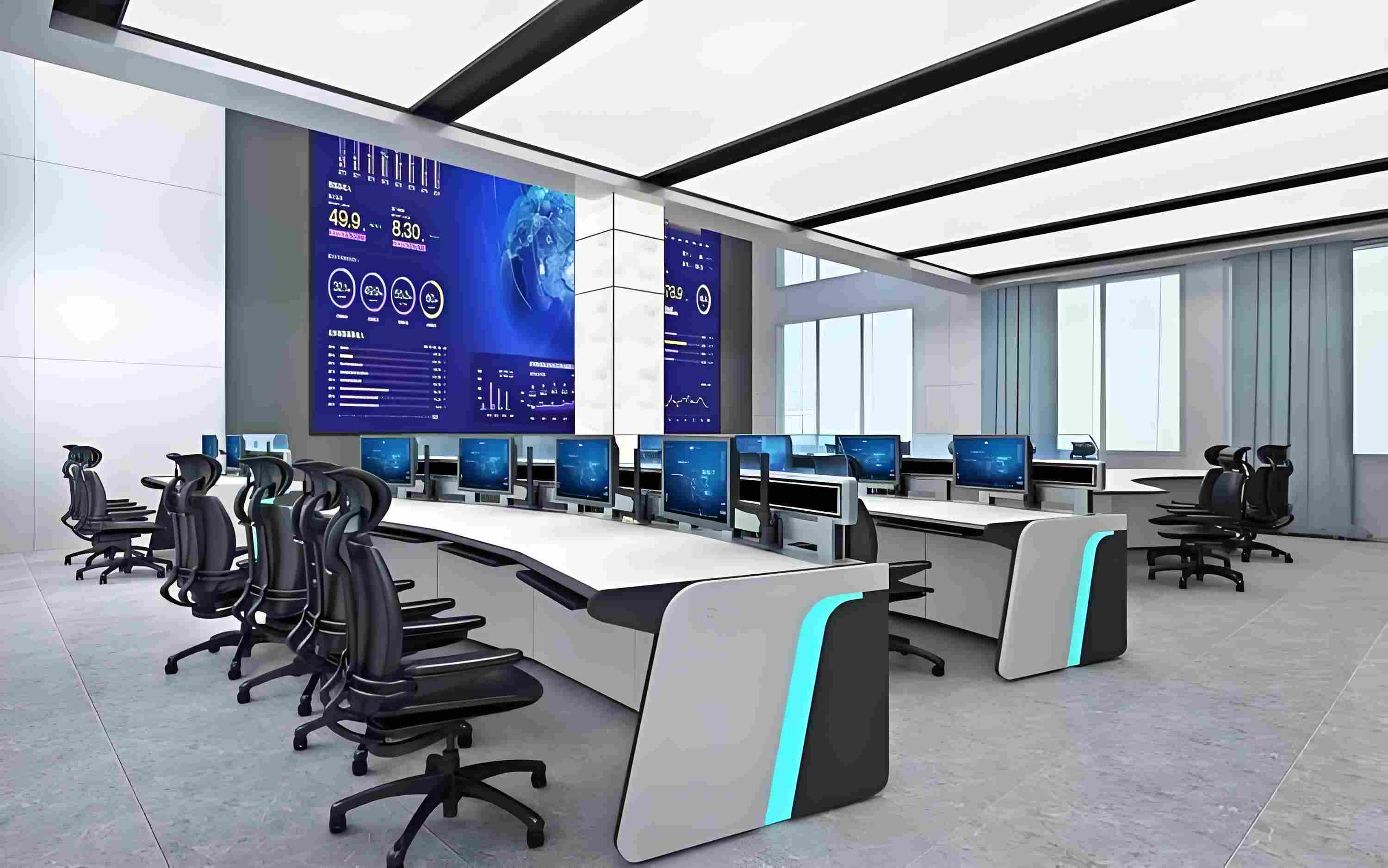

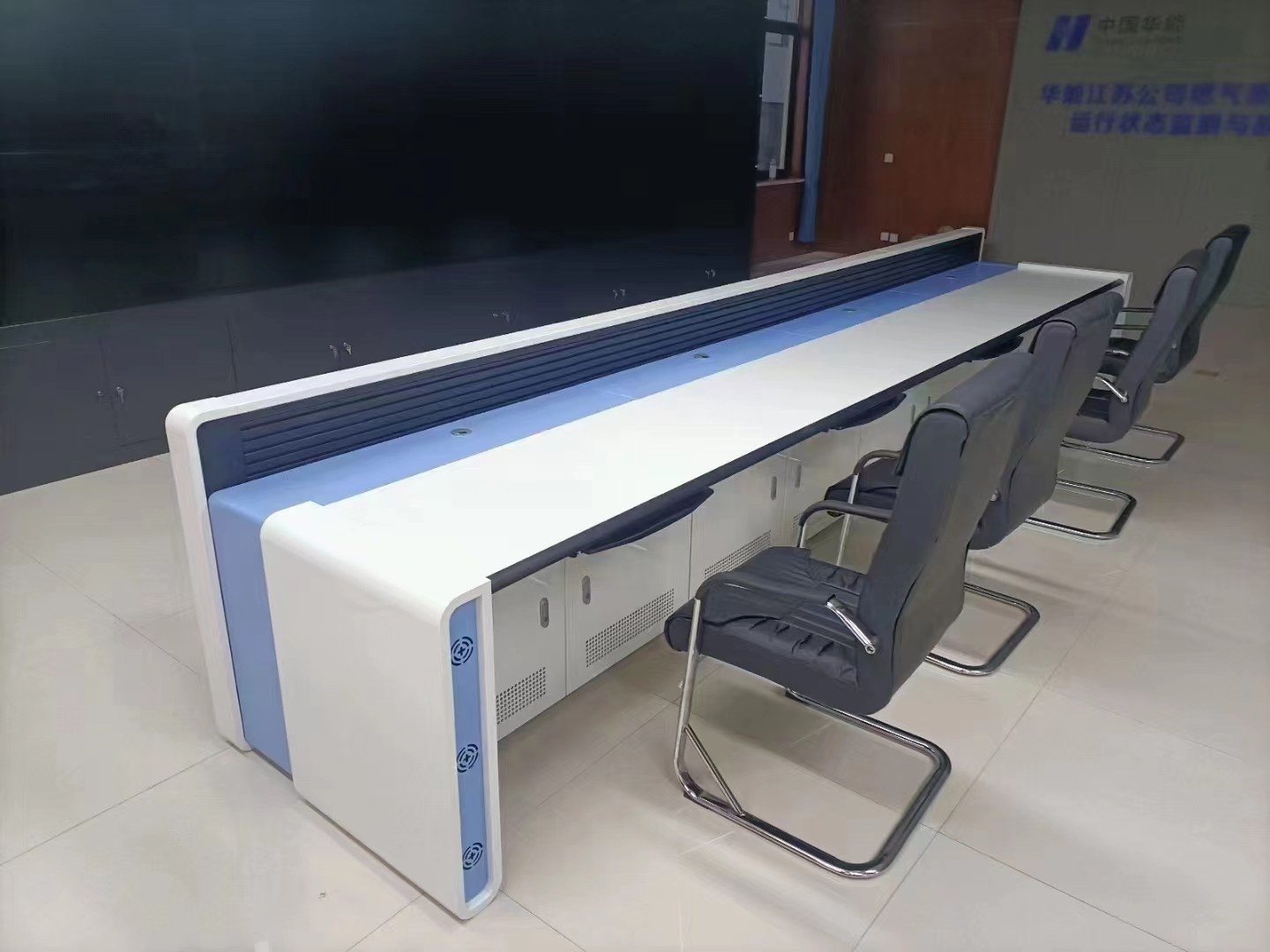

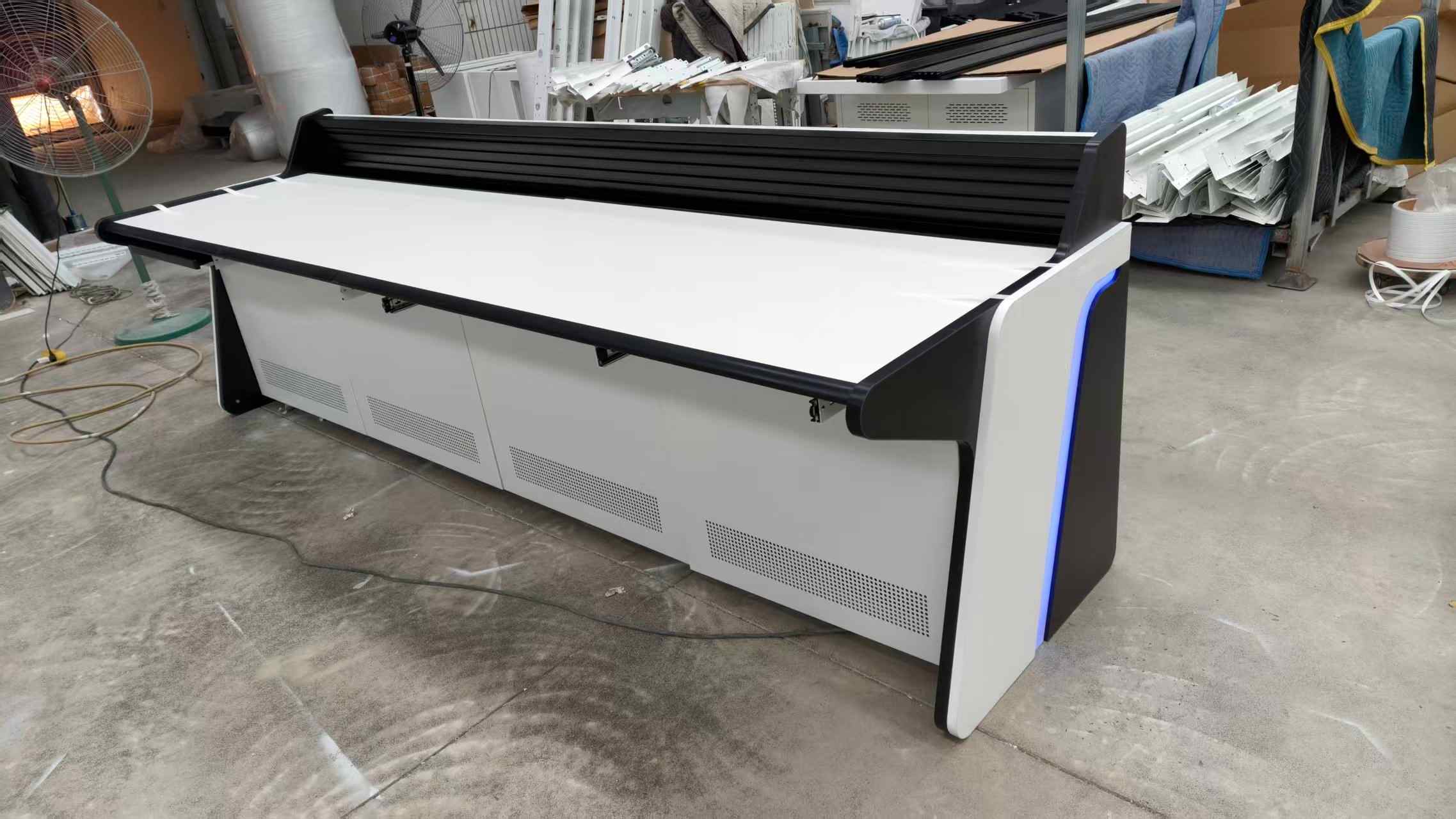

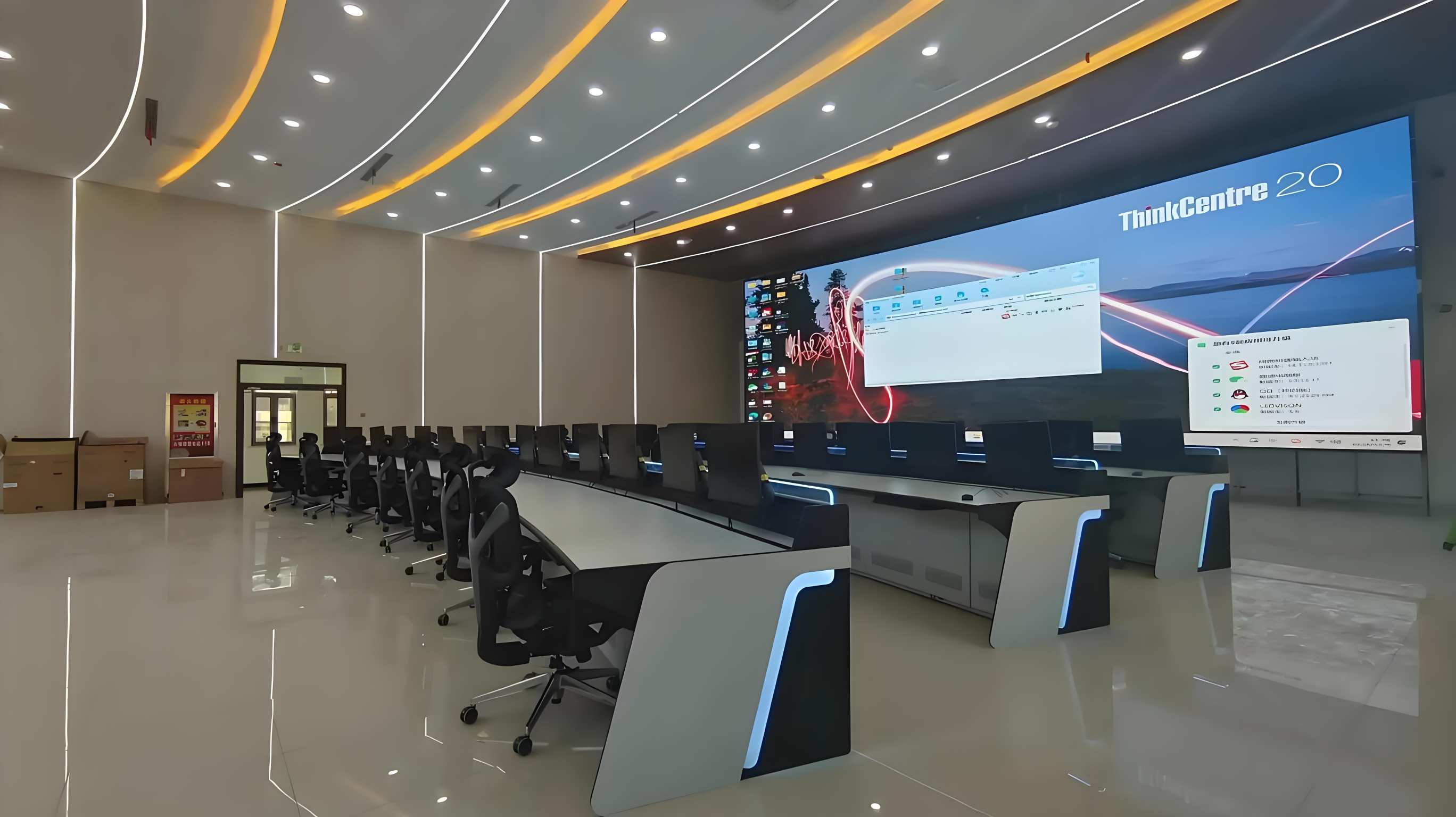

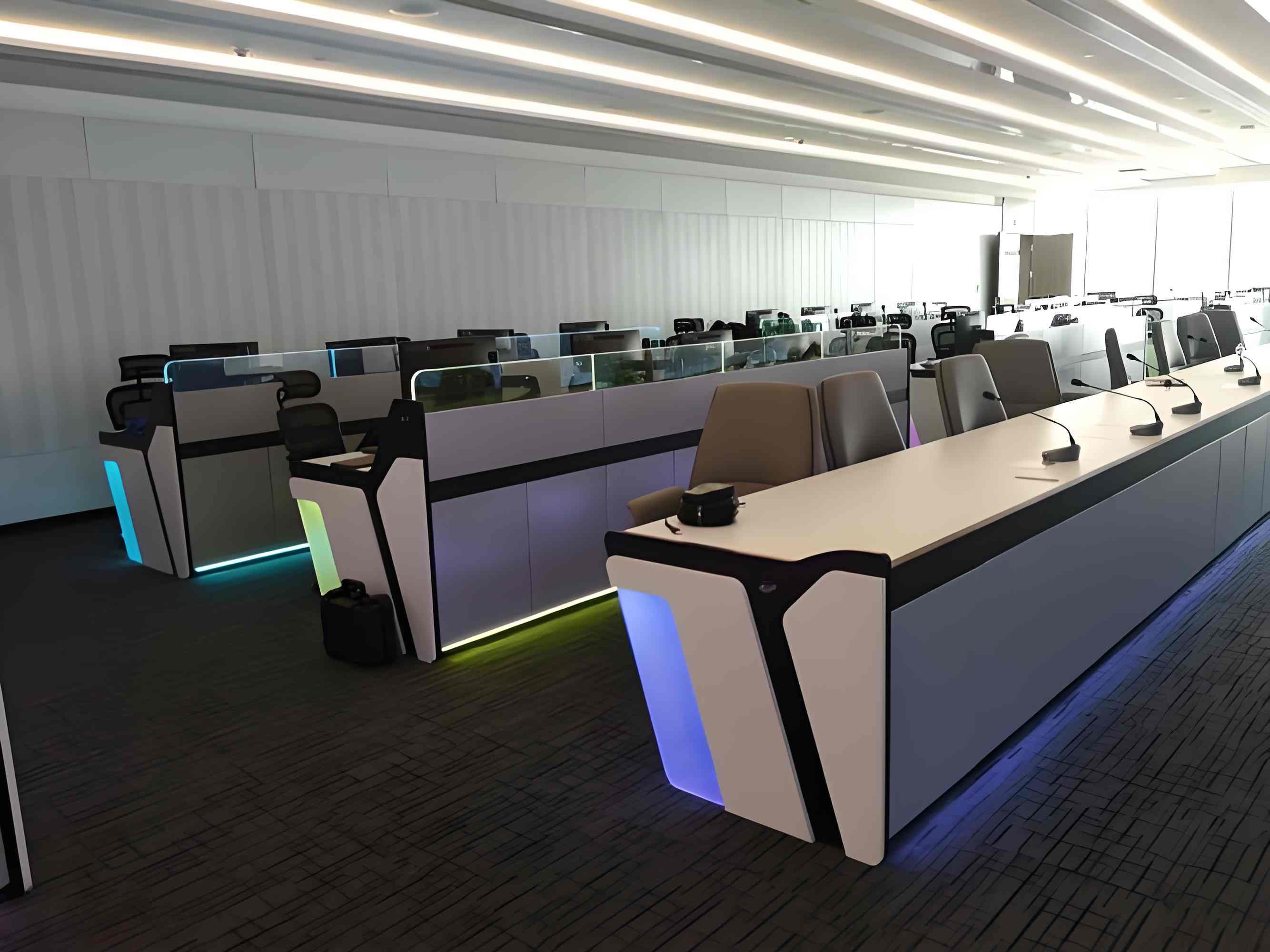

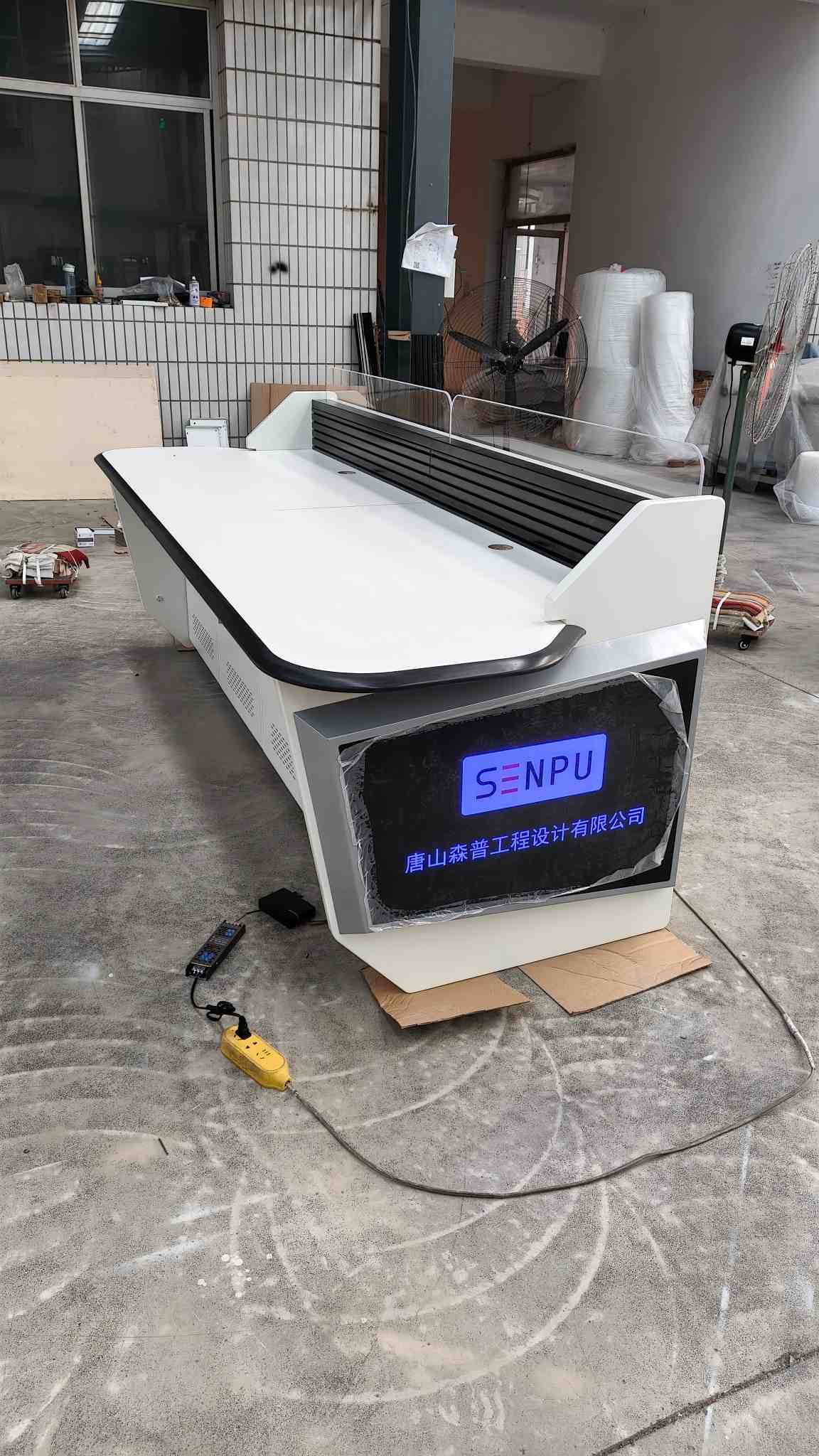

पावर डिस्पैचिंग कंसोल

चाइना टेमरी का पावर डिस्पैचिंग कंसोल, जिसे ग्रिड कंट्रोल वर्कस्टेशन या पावर मॉनिटरिंग डेस्क भी कहा जाता है, पावर कंट्रोल वातावरण के लिए एक समर्पित मैन-मशीन इंटरेक्शन टर्मिनल है। सामान्य डेस्कों के विपरीत, यह बिजली उद्योग सुरक्षा मानकों, ईएमसी आवश्यकताओं और 24 घंटे के संचालन विनिर्देशों का कड़ाई से अनुपालन करता है, जिसका व्यापक रूप से प्रांतीय/नगरपालिका प्रेषण केंद्रों, वितरण निगरानी कक्षों, थर्मल/पनबिजली संयंत्रों और पवन-सौर नई ऊर्जा नियंत्रण कक्षों में उपयोग किया जाता है।

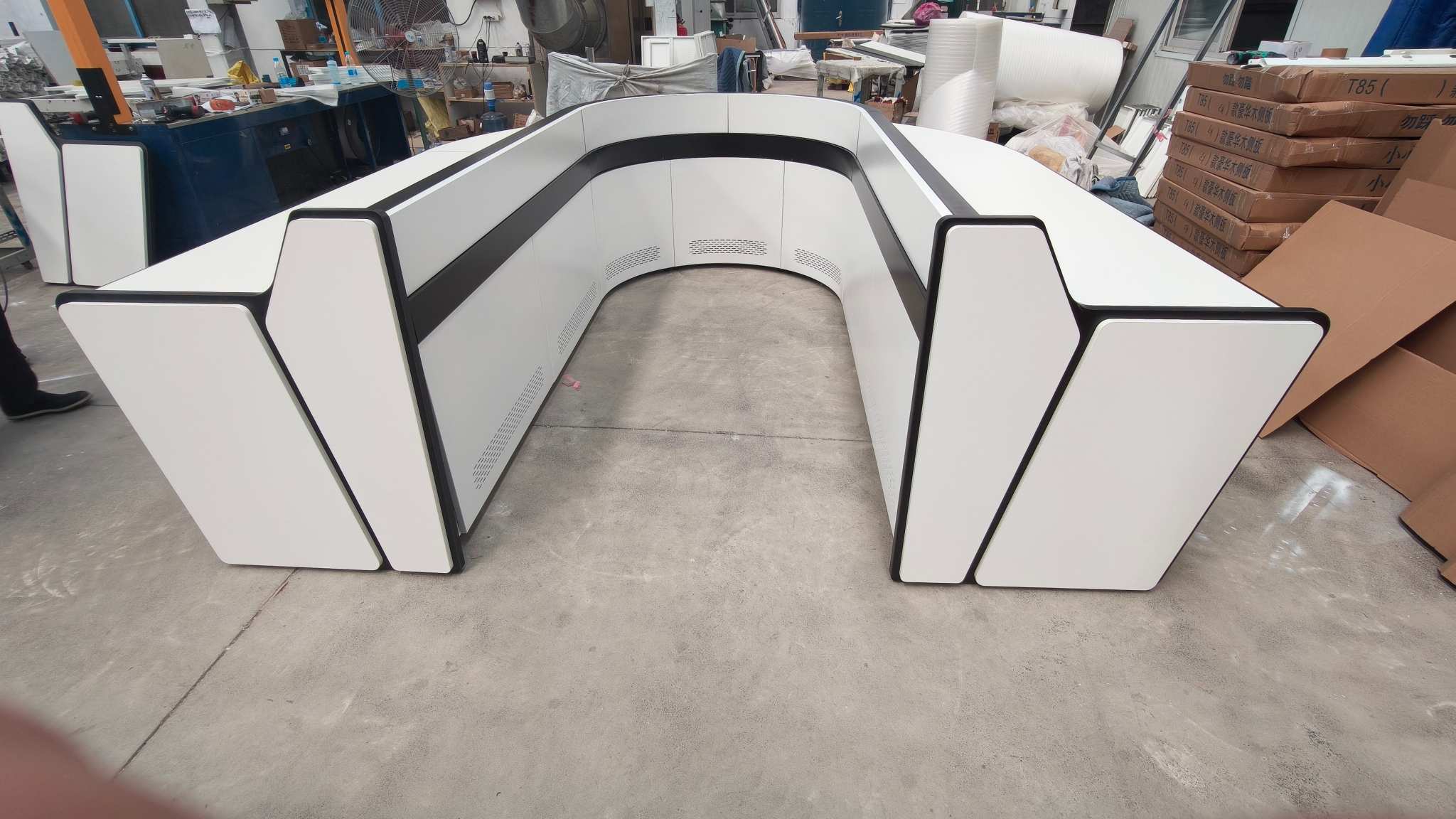

यह एक मॉड्यूलर असेंबल संरचना को अपनाता है जो सीधी-रेखा, चाप-आकार, यू-आकार और अन्य हॉल लेआउट डिजाइनों का समर्थन करता है। इसकी प्रत्येक कार्य स्थिति को मल्टी-मॉनिटर सपोर्ट सिस्टम, हिडन केबल प्रबंधन, उपकरण भंडारण केबिन और ग्राउंडिंग सुरक्षा के साथ स्वतंत्र रूप से कॉन्फ़िगर किया जा सकता है। यह प्रति प्रोजेक्ट स्केल और प्रेषण संचालन आवश्यकताओं के अनुसार अनुकूलित कॉन्फ़िगरेशन की अनुमति देता है।

1. मुख्य फ़्रेम

पावर डिस्पैचिंग कंसोल का फ्रेम 1.5 मिमी से 2.0 मिमी तक की मोटाई के साथ उच्च गुणवत्ता वाले एसपीसीसी कोल्ड-रोल्ड स्टील प्लेट से निर्मित है। जंग प्रतिरोध, संक्षारण प्रतिरोध, नमी प्रतिरोध और विरूपण प्रतिरोध सुनिश्चित करने के लिए पूरे फ्रेम में एसिड पिकलिंग, फॉस्फेटिंग, डीग्रीजिंग और उच्च तापमान इलेक्ट्रोस्टैटिक छिड़काव उपचार होता है। इस पर सभी वेल्डिंग पोजीशन को तेज किनारों के बिना आसानी से पॉलिश किया जाता है।

इसका हाई-एंड संस्करण 6063-T5 औद्योगिक एल्यूमीनियम मिश्र धातु बीम संरचना को अपनाता है, जो उच्च समग्र स्थिरता, हल्का वजन और मजबूत भार-वहन प्रदर्शन प्रदान करता है। कठोर फ्रेम लंबे समय तक मल्टी-स्क्रीन भारी भार को बिना हिलाए या विरूपण के सहन कर सकता है, जो लंबे समय तक निर्बाध औद्योगिक निगरानी कार्य के लिए पूरी तरह अनुकूल है।

2. एंटी-स्टैटिक वर्कटॉप

वर्कटॉप आयातित एचपीएल कॉम्पैक्ट एंटी-स्टैटिक लैमिनेट को अपनाता है, जो बिजली और कंप्यूटर कक्ष नियंत्रण उपकरण के लिए एक विशेष सामग्री है। सतह प्रतिरोधकता को 10⁶Ω और 10⁹Ω के बीच स्थिर रूप से नियंत्रित किया जाता है, जो इलेक्ट्रॉनिक उपकरणों के दीर्घकालिक संचालन से उत्पन्न स्थैतिक बिजली को प्रभावी ढंग से जारी करता है और सटीक औद्योगिक नियंत्रण मेजबानों की रक्षा करता है, संचार उपकरण भेजता है और टर्मिनलों की निगरानी करता है।

इसका वर्कटॉप अग्निरोधी, उच्च तापमान प्रतिरोधी, खरोंच प्रतिरोधी और प्रभाव प्रतिरोधी है। पहनने के लिए प्रतिरोधी ग्रेड दीर्घकालिक उच्च-आवृत्ति कीबोर्ड और माउस संचालन आवश्यकताओं को पूरा करता है, जिसमें वर्षों के उपयोग के बाद कोई फीकापन, कोई छीलन और कोई दरार नहीं होती है।

3. मजबूत और कमजोर करंट आइसोलेशन वायरिंग सिस्टम

यह मजबूत धारा और कमजोर धारा के लिए डबल स्वतंत्र ट्रंकिंग संरचनाओं से सुसज्जित है। बिजली लाइनों और सिग्नल लाइनों को पूरी तरह से अलग करने के लिए उत्पाद के बीच में एक धातु अलगाव प्लेट की व्यवस्था की जाती है, जिससे विद्युत चुम्बकीय क्रॉसस्टॉक, स्क्रीन झिलमिलाहट, सिग्नल देरी और वर्तमान हस्तक्षेप के कारण डेटा पैकेट हानि से बचा जा सके।

इसके प्रत्येक स्टेशन के लिए स्वतंत्र तार छेद, तार खांचे और नीचे वायरिंग चैनल आरक्षित हैं। इस पर सभी वायरिंग छिपी हुई और साफ-सुथरी हैं, जिससे बाद में उपकरण रखरखाव, लाइन प्रतिस्थापन और सिस्टम अपग्रेड की सुविधा मिलती है। संपूर्ण पावर डिस्पैचिंग कंसोल, बिजली उद्योग सुरक्षा स्वीकृति मानकों को पूरा करते हुए, सुरक्षित उपकरण सुरक्षा सुनिश्चित करने के लिए मानक ग्राउंडिंग टर्मिनलों से सुसज्जित है।

4. मल्टी-स्क्रीन माउंटिंग ब्रैकेट सिस्टम

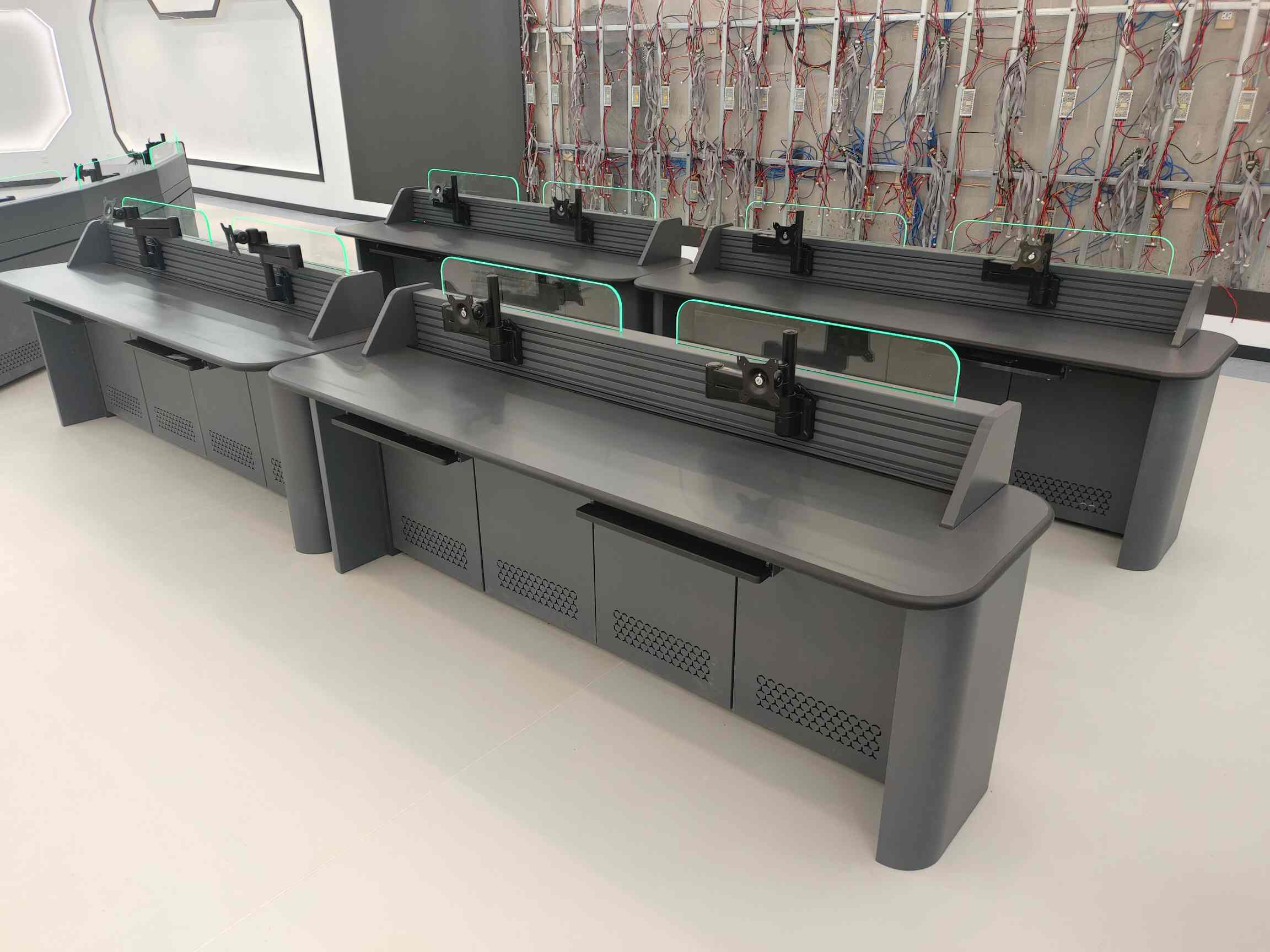

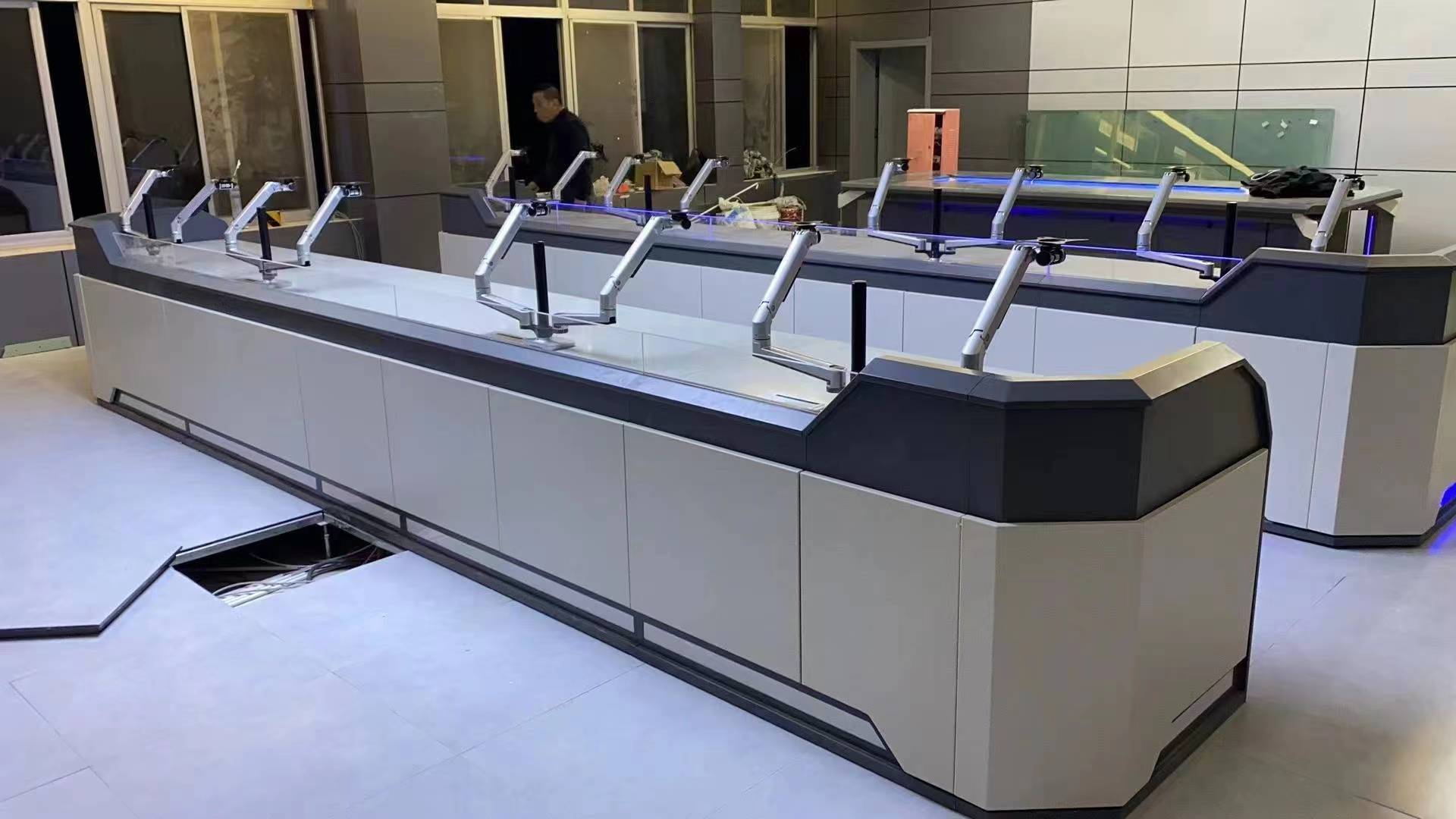

इसका पिछला हिस्सा एक एकीकृत मोटे मॉनिटर माउंटिंग ब्रैकेट से सुसज्जित है जो प्रति स्टेशन 2 से 6 मॉनिटर ले जाने में सक्षम है। ब्रैकेट मजबूत भार-वहन क्षमता, समायोज्य ऊपर-नीचे और बाएं-दाएं कोण और लचीली स्क्रीन व्यवस्था के साथ प्रबलित स्टील संरचना को अपनाता है।

ब्रैकेट पावर ग्रिड आरेख प्रदर्शित करने, डेटा वक्र भेजने, उपकरण संचालन स्थिति, वास्तविक समय निगरानी वीडियो और मल्टी-सिस्टम सिंक्रोनस डिस्प्ले आवश्यकताओं को प्रदर्शित करने के लिए उपयुक्त है। लंबे समय तक संचालन के दौरान ब्रैकेट बिना हिले स्थिर रहता है, जिससे चित्रों की स्पष्ट और स्थिर निगरानी सुनिश्चित होती है।

5. एर्गोनोमिक मानवीकृत डिजाइन

ऑपरेटर के देखने के कोण को अनुकूलित करने और आंखों की थकान को कम करने के लिए वर्कटॉप सूक्ष्म-इच्छुक एर्गोनोमिक डिज़ाइन को अपनाता है। यह एक छिपी हुई वापस लेने योग्य कीबोर्ड ट्रे और चिकनी स्लाइडिंग रेल से सुसज्जित है, जो जगह बचाता है और एक साफ डेस्कटॉप सुनिश्चित करता है।

पावर डिस्पैचिंग कंसोल एक वैकल्पिक इलेक्ट्रिक ऊंचाई समायोज्य फ़ंक्शन प्रदान करता है जो बैठने और खड़े होने के वैकल्पिक काम का समर्थन करता है, जिससे डिस्पैचर्स के लंबे समय तक ऑन-ड्यूटी आराम में प्रभावी ढंग से सुधार होता है। समग्र आर्क चैम्बर डिजाइन टकराव की चोट को रोकता है, जो औद्योगिक नियंत्रण कक्षों की सुरक्षा और मानवीय डिजाइन मानकों को पूरी तरह से पूरा करता है।

6. मॉड्यूलर विस्तार संरचना

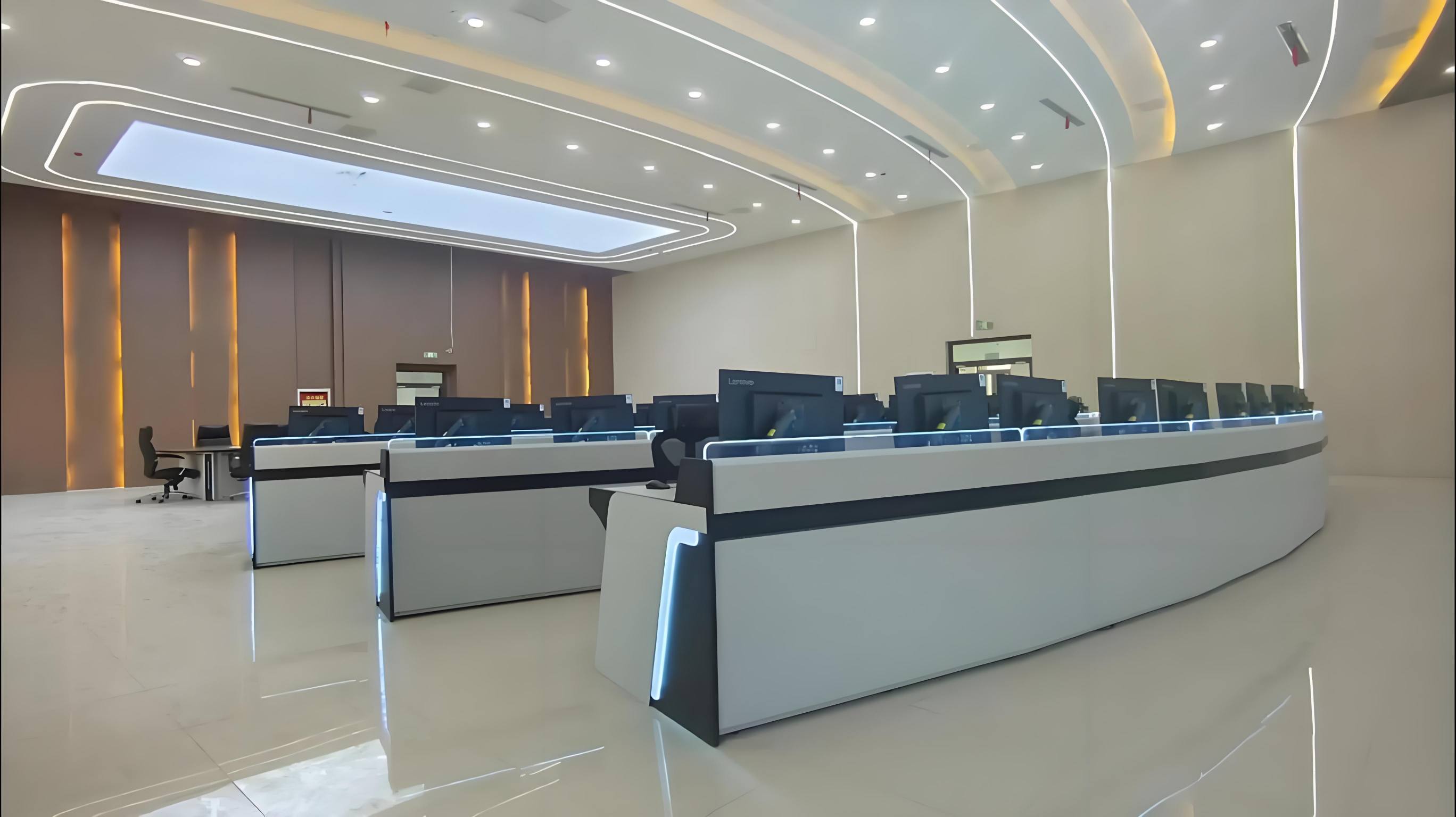

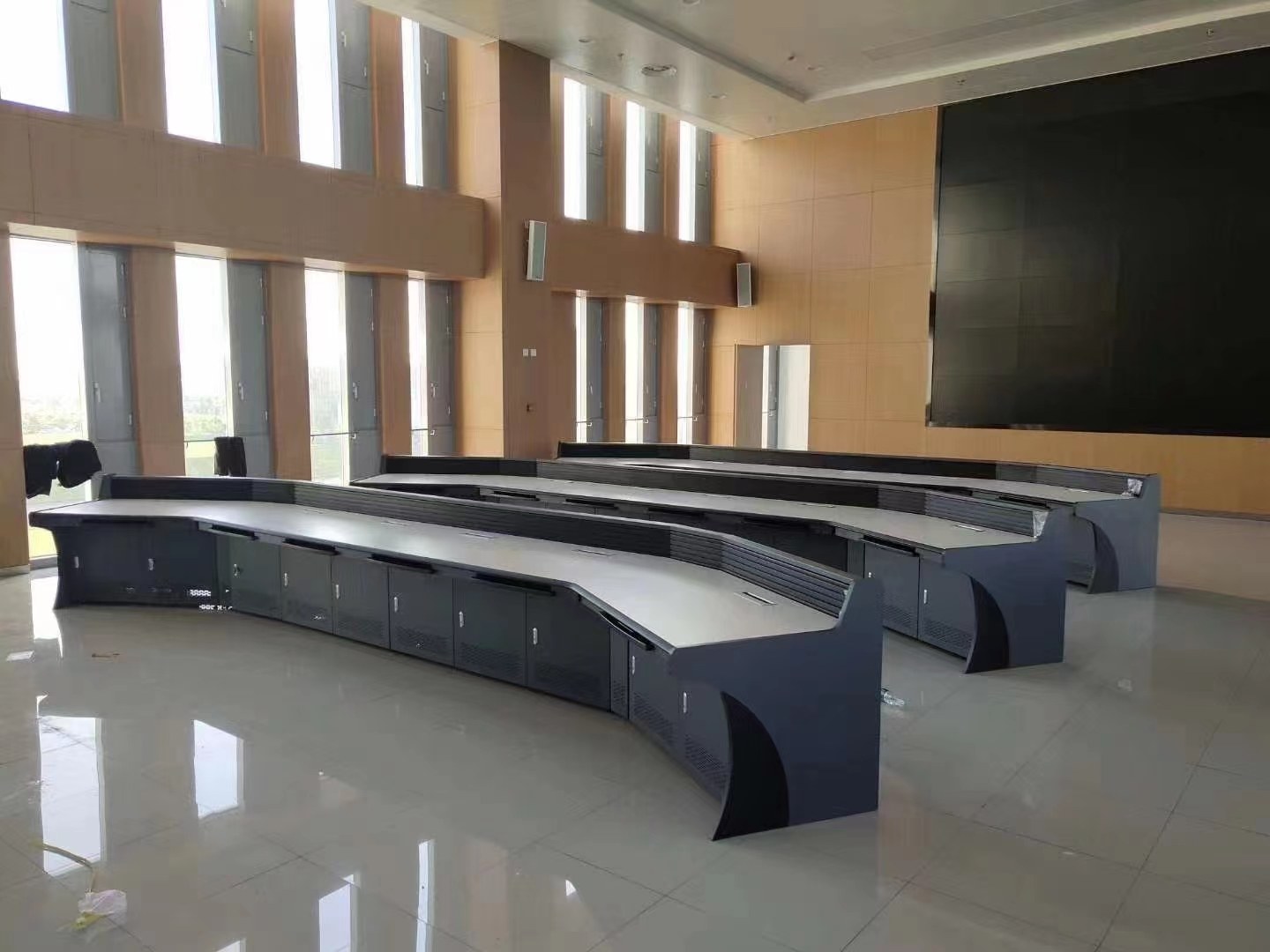

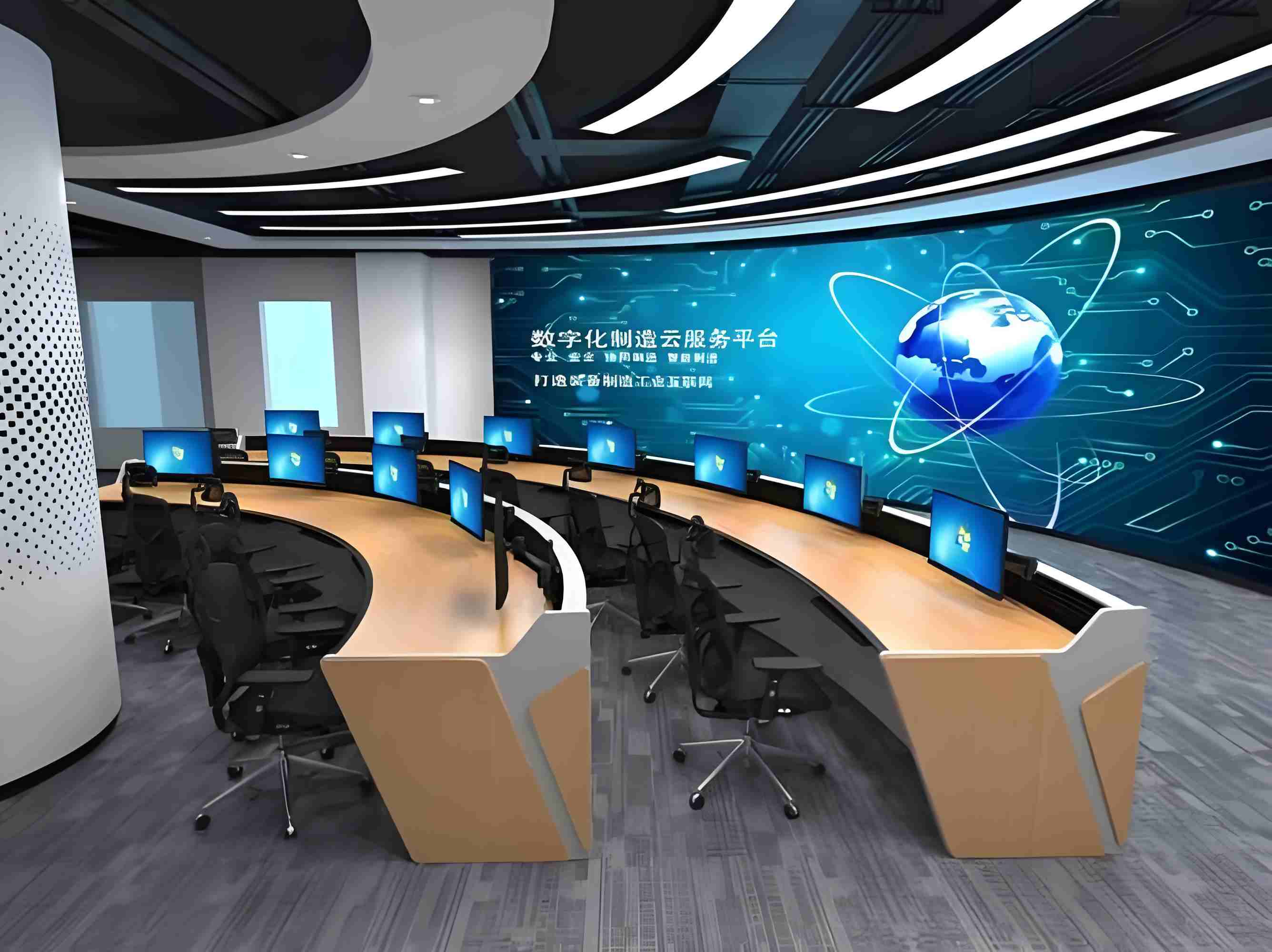

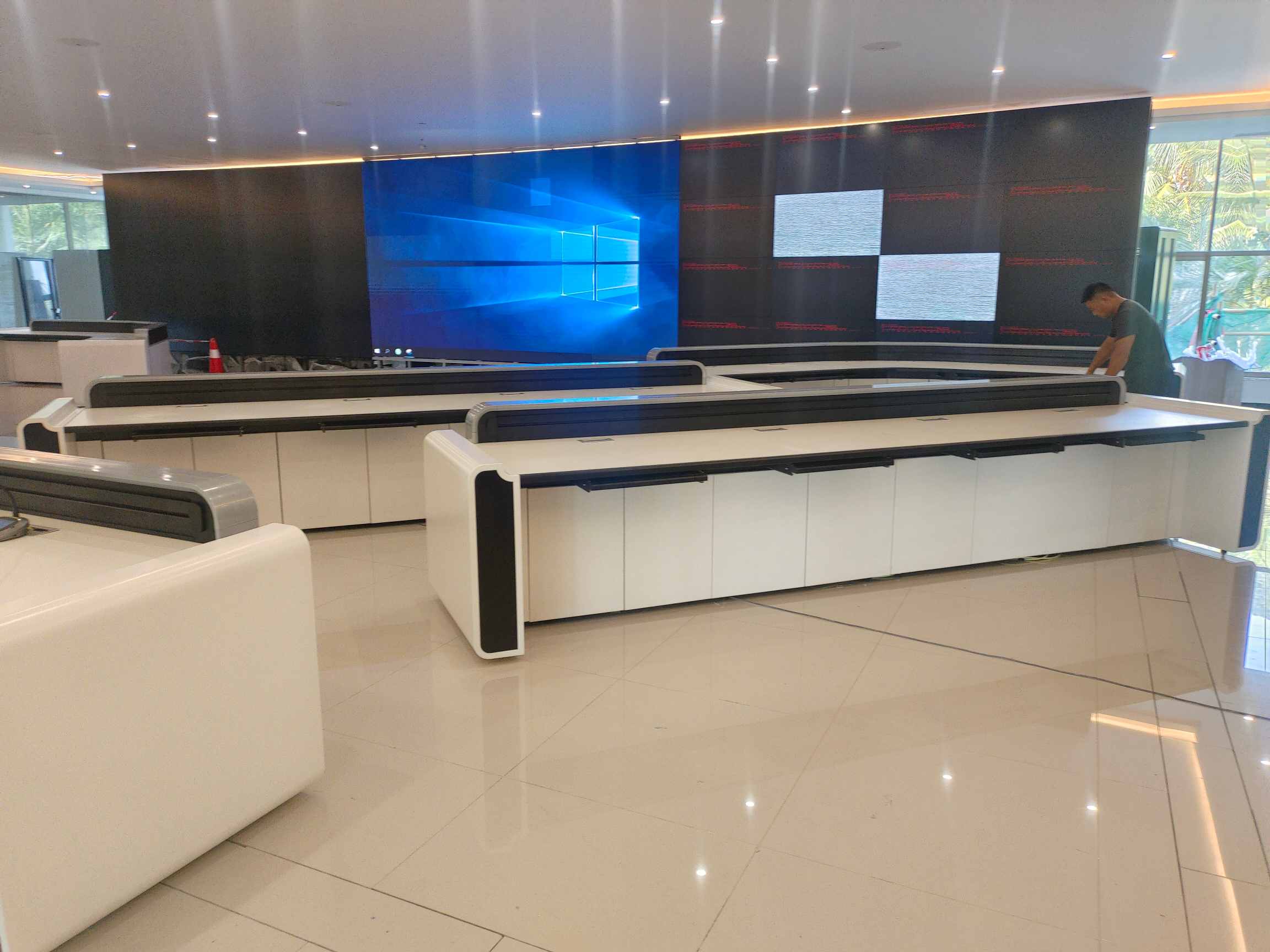

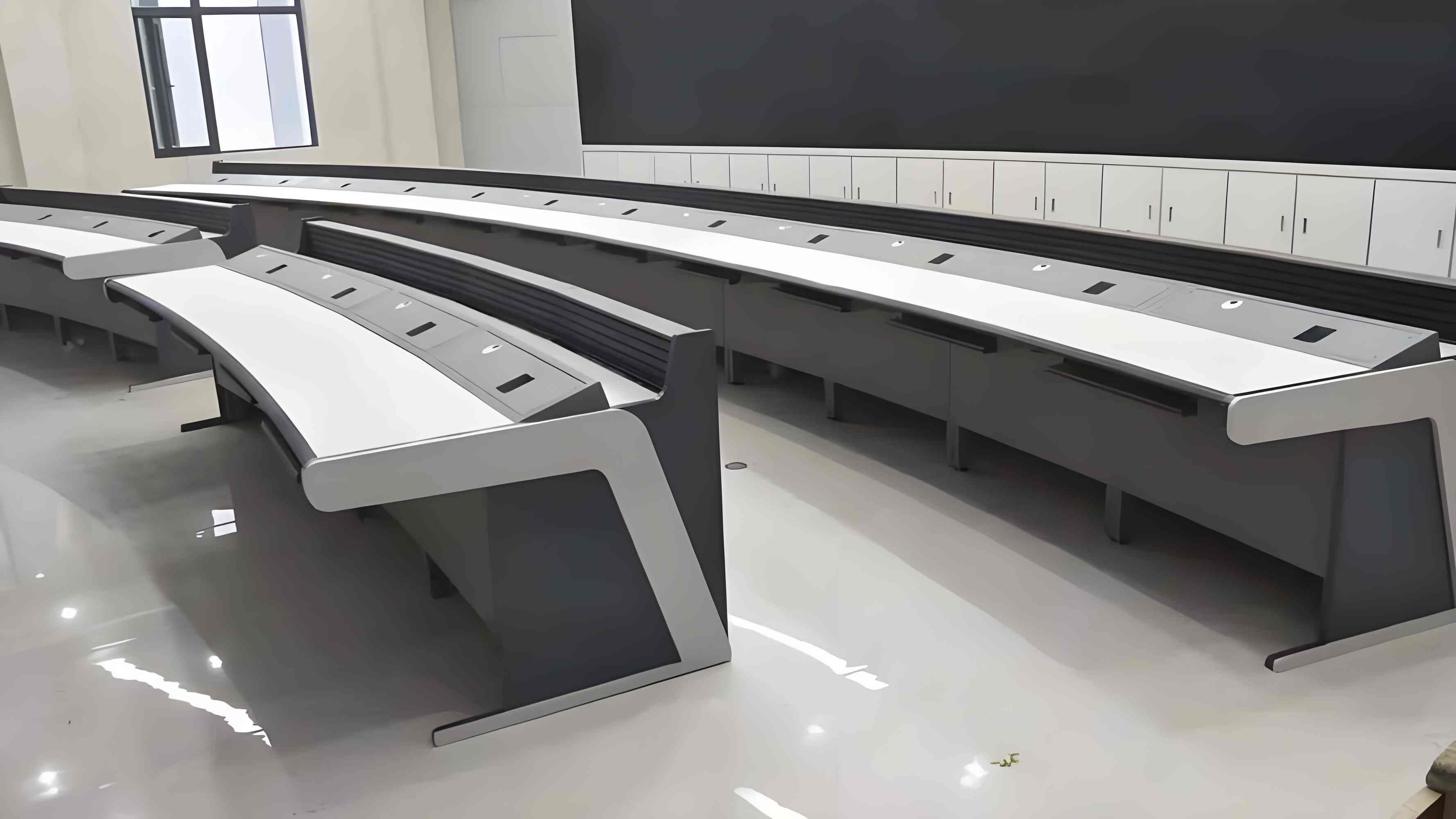

उत्पाद पूरी तरह से मॉड्यूलर मानकीकृत उत्पादन को अपनाता है जो एकल या एकाधिक स्टेशनों की असीमित स्प्लिसिंग का समर्थन करता है। नियंत्रण कक्ष के आकार के अनुसार, पावर डिस्पैचिंग कंसोल को रैखिक प्रकार, आर्क प्रकार, यू प्रकार और अन्य समग्र लेआउट में जोड़ा जा सकता है।

मॉड्यूलर संरचना कार्यात्मक मॉड्यूल के मुफ्त जोड़, कटौती और प्रतिस्थापन की अनुमति देती है, जिससे बाद में हॉल पुनर्निर्माण, क्षमता विस्तार और उपकरण उन्नयन की सुविधा मिलती है। यह छोटे वितरण नेटवर्क नियंत्रण कक्ष, मध्यम आकार के बिजली संयंत्र केंद्रीय नियंत्रण कक्ष और बड़े प्रांतीय ग्रिड प्रेषण हॉल के लिए उपयुक्त है।

उत्पाद लाभ

इसे बिजली उद्योग के 24/7 उच्च तीव्रता निगरानी परिदृश्यों के लिए अनुकूलित किया गया है। पावर डिस्पैचिंग कंसोल विद्युत-चुंबकीय हस्तक्षेप, स्थैतिक उन्मूलन, सुरक्षा सुरक्षा, संरचनात्मक स्थिरता और दीर्घकालिक स्थायित्व में उत्कृष्ट लाभ प्रदर्शित करता है।

सामान्य मॉनिटरिंग डेस्क की तुलना में, यह अधिक पेशेवर, सुरक्षित और जटिल विद्युत विद्युत चुम्बकीय वातावरण के लिए अधिक अनुकूलनीय है।

सभी सामग्रियां अग्निरोधी, पर्यावरण के अनुकूल और टिकाऊ हैं, जो अंतरराष्ट्रीय औद्योगिक सुरक्षा मानकों और बिजली उद्योग निरीक्षण आवश्यकताओं को पूरा करती हैं। यह उत्पाद पावर ग्रिड उद्यमों, पावर प्लांटों, नई ऊर्जा परियोजनाओं और पावर इंजीनियरिंग ईपीसी कंपनियों के लिए पसंदीदा नियंत्रण कार्य केंद्र है।

आवेदन का दायरा

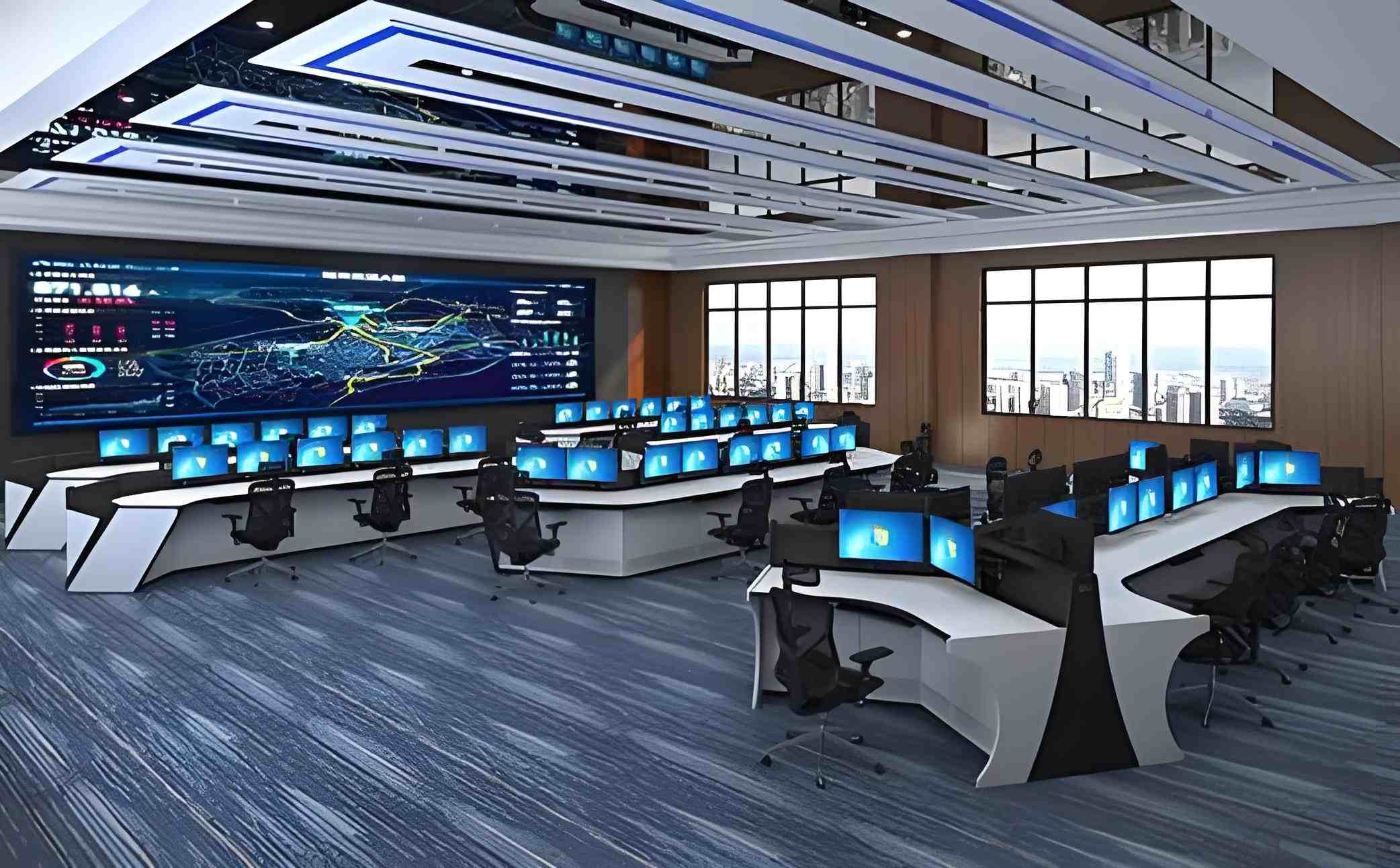

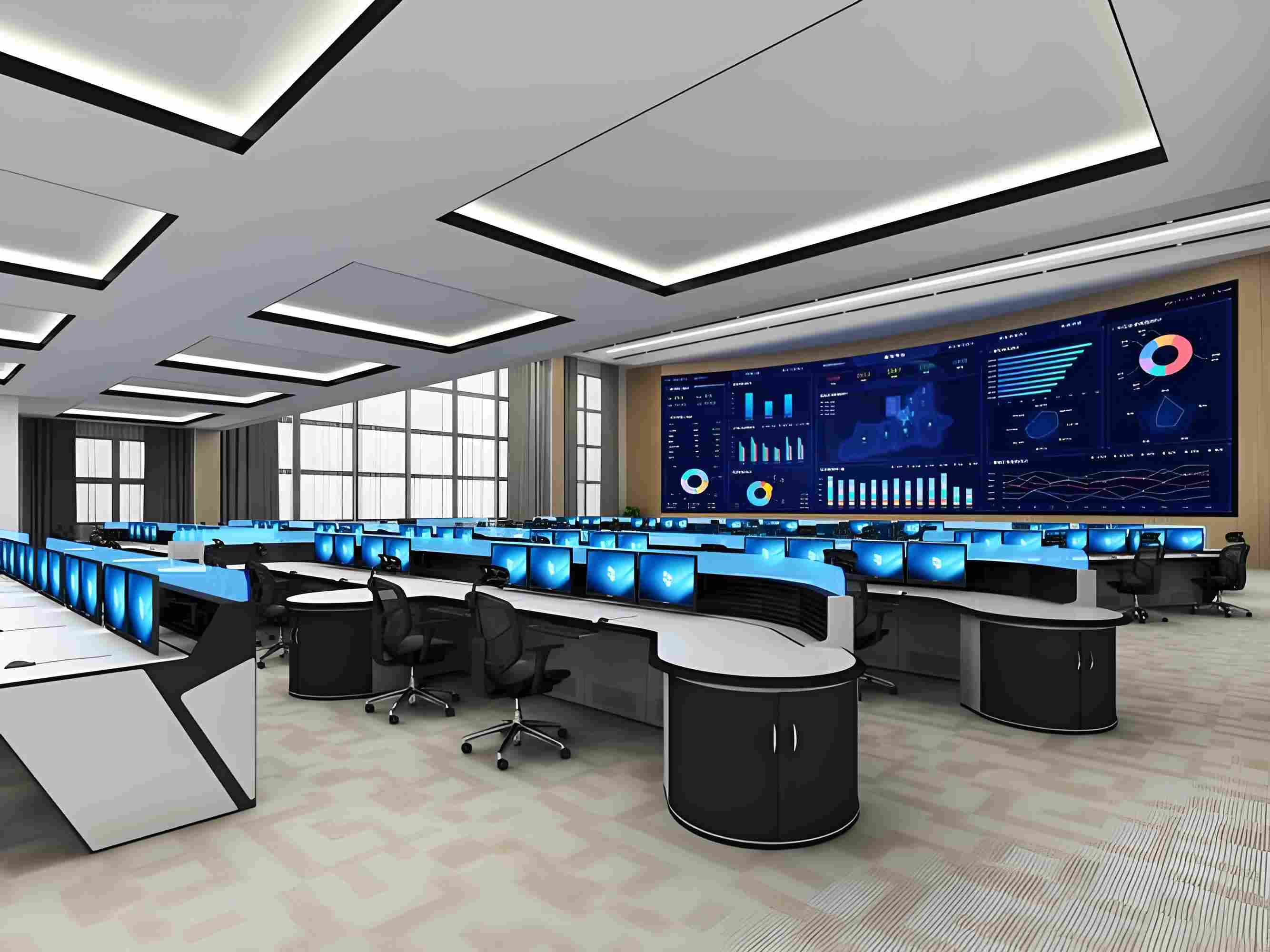

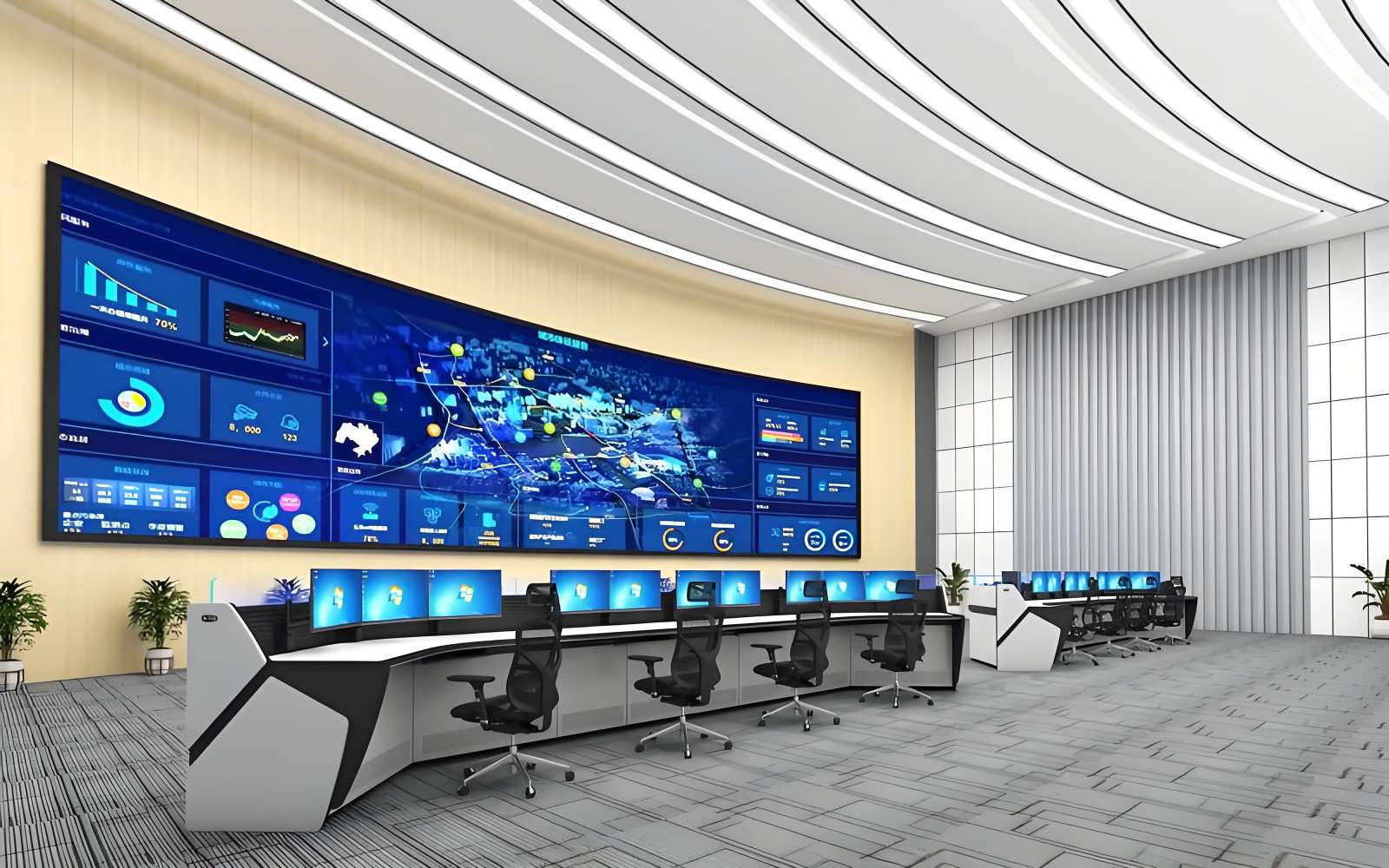

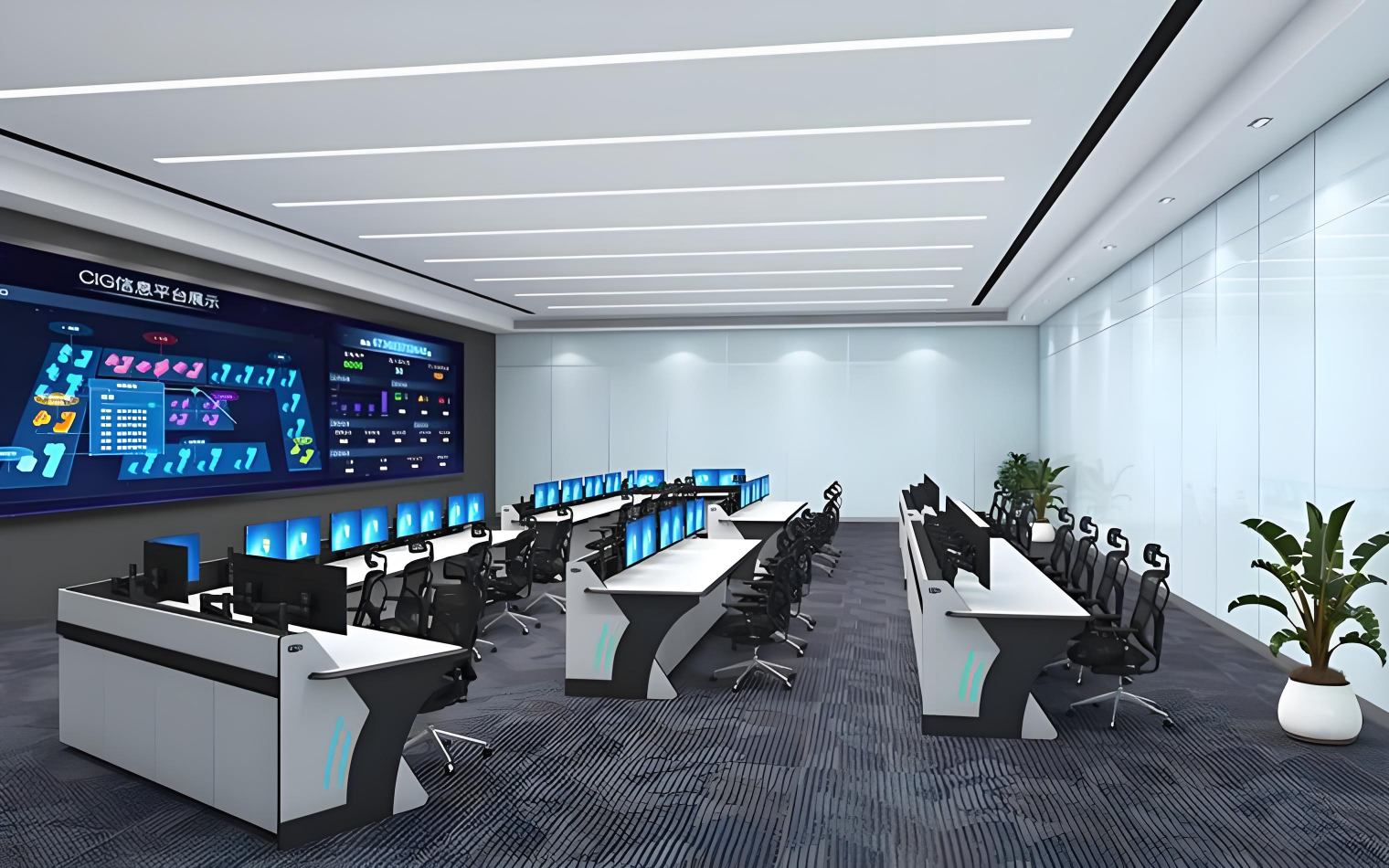

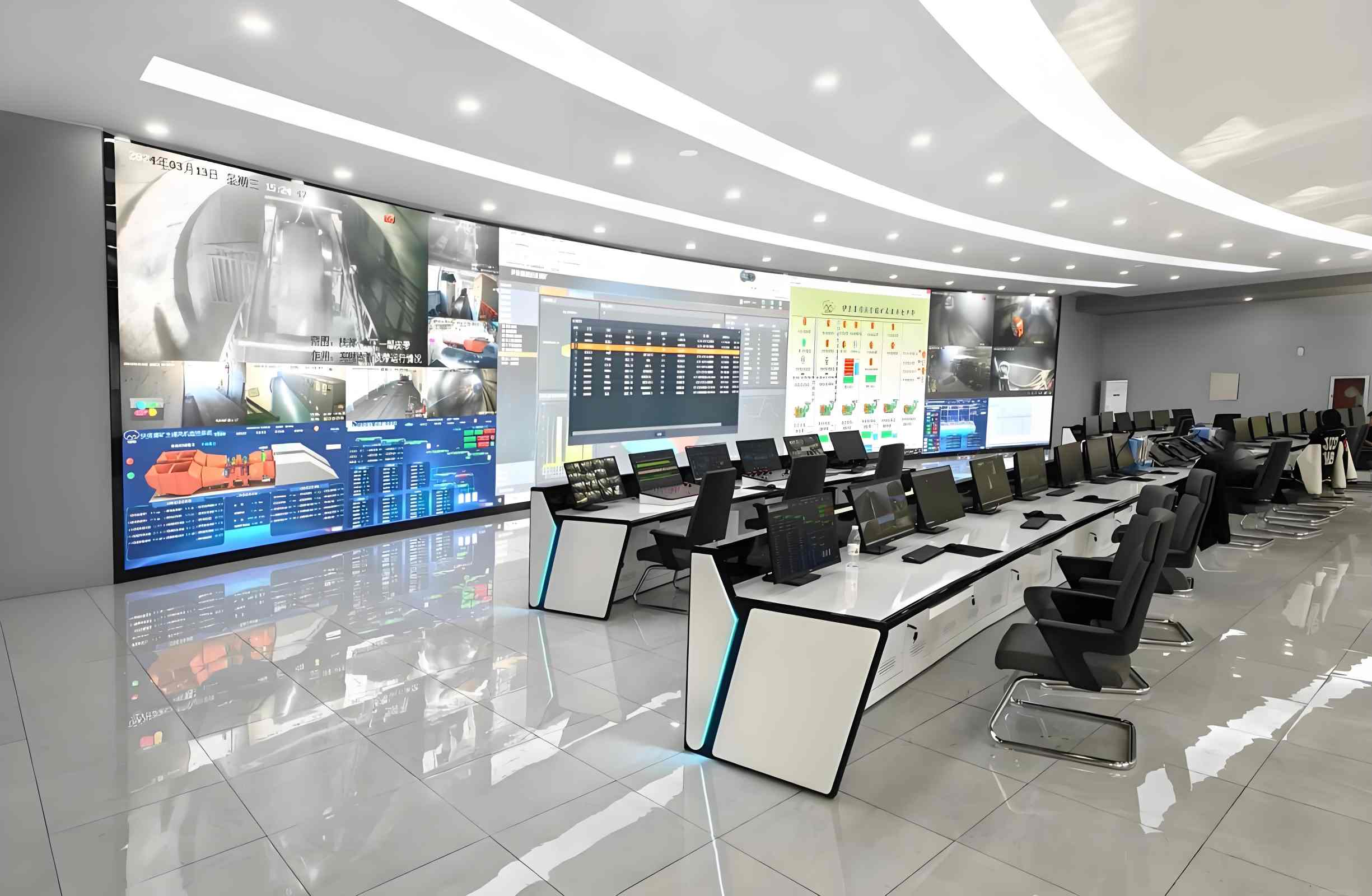

पावर डिस्पैचिंग कंसोल पावर ग्रिड डिस्पैचिंग सेंटर, नगरपालिका पावर ब्यूरो नियंत्रण कक्ष, वितरण नेटवर्क निगरानी केंद्र, थर्मल पावर प्लांट केंद्रीय नियंत्रण कक्ष, जलविद्युत संयंत्र निगरानी कक्ष, पवन ऊर्जा और सौर नई ऊर्जा नियंत्रण केंद्र, ऊर्जा भंडारण स्टेशन निगरानी कक्ष, सबस्टेशन केंद्रीकृत नियंत्रण कक्ष और पावर संचार शेड्यूलिंग केंद्रों पर लागू होता है।

तकनीकी मापदंड

1. फ़्रेम सामग्री: 1.5-2.0 मिमी एसपीसीसी कोल्ड-रोल्ड स्टील / 6063-टी5 एल्यूमीनियम मिश्र धातु
2. वर्कटॉप सामग्री: वैकल्पिक एंटी-स्टैटिक एचपीएल कॉम्पैक्ट लैमिनेट या एंटी-स्टैटिक फायरप्रूफ बोर्ड
3. सतह प्रतिरोधकता: 10⁶–10⁹Ω
4. ग्राउंडिंग प्रतिरोध: ≤1Ω
5. स्थैतिक भार क्षमता: ≥100 किग्रा/㎡
6. ऑपरेशन मोड: फिक्स्ड/इलेक्ट्रिक ऊंचाई समायोज्य वैकल्पिक
7. वायरिंग डिज़ाइन: स्वतंत्र मजबूत और कमजोर वर्तमान अलगाव ट्रंकिंग
8. सेवा जीवन: सामान्य कामकाजी परिस्थितियों में 15 वर्ष से अधिक
